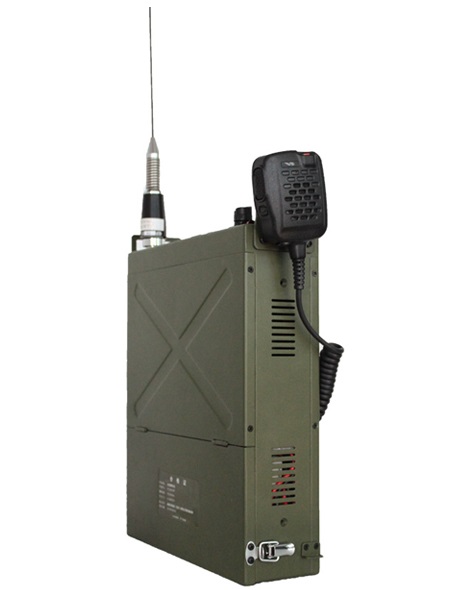

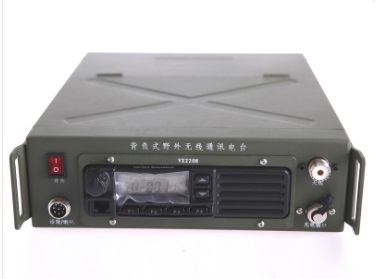

威泰克斯VX-2208BF电台使用说明

发布者:易达瑞康 发布时间:2019年04月08日标签: 108人浏览过

1.0简介
  鸣谢!感谢您惠购VX-2208BF背负式指挥电台,相信您使用本产品将给您无线通信带来可靠的保障和便利的操作使用。
产品的高质量,高可靠性可以让您放心。
产品的功能,可以让您操作使用更加方便灵活,得心应手。
我们将以用户的需要为己任,研发用户需要的高质量产品。

2.0产品一体化结构集成及主要功能

2.1产品一体化集成
 ▲采用日本威泰克斯VX-2208车载电台。
 ▲采用高性能的吸盘鞭状天线。
 ▲专用大容量锂电池。
 ▲专用锂电池充电器。
 ▲一体化结构设计,工业a3材料金属机箱,表面喷塑。

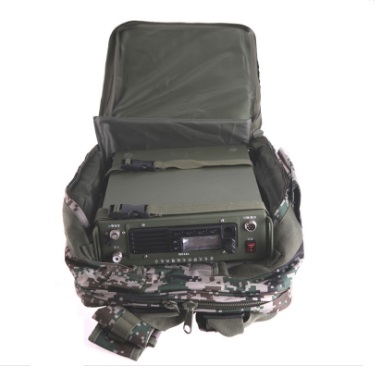

 ▲专用野战作业背包,可装入主机、电池及各种附件。

2.2产品主要功能
 ▲可350MHz-390MHz全段通信。
 ▲扫描功能
 ▲高、中、低功率转换。

序号

参数名称

技术标准

频率范围 RX/TX:350-390 MHz


接收机


1

可用灵敏度

12dB SINAD:   0.25/0.32μV

2

选择性

宽:75dB      窄:70dB

3

寄生响应

75dB

4

音频额定输出功率

700mW/16Ω

5

音频失真

5%


发射机


1

射频功率

H:25W;L:5W

2

杂波发射

70dB

3

调制失真

3%

4

工作温度范围

-10℃-60℃

5

工作电压

13.8V DC ±15%

6

消耗电流

RX:2.5A  待机:250mA  TX:11A

7

频率稳定度

±2.5PPm

8

调制方式

FM

9

天线阻抗

50Ω

10

尺寸

25cm(W)*5cm(H)*30cm(L)

11

重量

7kg

3.1锂电池组及参数


 3.2便携式锂电池组的电池选用日本三洋SANYO公司生产的A/2.6Ah 18650型圆柱电池,经专用仪器特性参数内阻一致的24节6并4串,使用专用20A电池管理控制芯片集成。

锂电池组基本参数

锂电池工作温度范围: -20℃--60℃
电池容量:          2.6Ah╳6并=15.6Ah
标称电压:          3.6V╳4串=14.4V
电池管理芯片工作温度:          -40℃--55℃
放电电流:          20A

3.3锂电池组封装

内层:软封装,绝缘电工纸板,热封套。
外层:金属盒,工业a3材料,a=1,表面处理:喷塑。
结构:与主机导轨式衔接。
接口:外接二芯插头。
附件:锂电专用充电器。

3.0产品列表

序号

产品名称

备注

VX-2208BF电台内部

1

VX-2208车台

350-390 MHz

2

锂电池组

15Ah

背包内部

1

VX-2208BF电台


2

备用锂电池组

15Ah

3

电台充电器

用于电台内部锂电池组充电

4

锂电池组充电器

用于锂电池组直接充电

5

话筒

电台专用话筒

6

350M天线

4dB增益

7

10米吸盘座


8

使用说明书

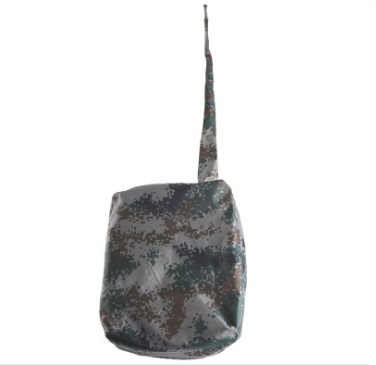

野战作业背包
