ICOM IC-FR5000,IC-FR6000 数字中继台使用报告

发布者:易达瑞康 发布时间:2019年04月08日标签: 1209人浏览过

北京易达瑞康通讯科技有限公司 曹万朝 赵欣欣

一 初识IC-FR5000/FR6000数字中继台
    见到IC-FR5000/FR6000数字中继台的第一眼就留下了深深的印象。它简洁的前面板设计,灵巧的机身和只有采用大批量工业自动化生产才能做到的精铸19英寸标准安装前面板和其恰到好处的外壳嵌入式设计缝都尽显大家风范(见下图)。和如今市场上常见的体积大,重量重的大功率模拟中继台相比不能不使人刮目相看,急于研判究竟。


二 性能测试
    不同于其它无线市场,如INTERNET和流行的蜂窝网络,窄带技术是陆上专业移动通讯领域发展的方向,已成为下一代数字通讯的标准之一。IC-FR5000/FR6000数字中继台采用FDMA和6.25KHz窄带数字通讯技术,可以直接进行6.25KHz的窄带通信,成倍提高频谱利用率,增大系统通讯容量,改善通讯效果,真正实现数模兼容并平滑过渡到全数字通讯系统。

    A 工作频段及功率:IC-FR5000/FR6000数字中继台分别是V/U全段机。V段工作频率136MHz---174MNz;U段工作频率分400MHz---470MHz和450MHz---520MHz。测试发现在全频段范围内接收灵敏度符合设计指标,在电源供电稳定的情况下,输出端口发射功率可达50W同时功率可方便的调至5W。与目前市场上常见的分段大功率模拟中继台相比不仅使用户省去了选择频段范围(高低段)的烦恼。

    该机在发射和接收模式上的设计可谓匠心,采用模拟接收和发射;混合接收模拟发射;混合接收数字发射和数字接收与发射四种形式,完整地涵盖了多种通讯形式的可能情况,真正实现了目前大多数系统是模拟应用的实际需求,并为用户向数字化过渡提供无缝解决方案如下图示。


    B模拟及数字信令方面:在信令处理方面,秉承ICOM对讲通信系统的一贯特点,在模拟信令方面支持CTCSS/DTCSS 单音静噪功能;支持5—TONE系统对中继台下行信号的启动停止控制;支持DTMF编解码功能,从而实现对中继台的远程无线控制,如遥毙,等。在数字信令上采用了RAN(RADIO ACCESS NUMBER)数字分组技术实现静音控制,防止同频干扰,具备数字化的个呼,组呼,全呼和数字加密功能。

    作为专业数字中继台其在调度功能上的设计更具人性化。当在私线分组应用中,通过对PTT优先级和发射信令选项的设定,可实现中继台在工作中通过手咪随时对呼入的组进行插话指挥和在空闲时按编程时预设置的特定小组发送指挥命令。


C 优异的ACC端口设计
标配D-SUB25 接口支持连接中继台控制器或其它外接设备。具有依据接收模拟或数字信号分别在不同ACC不同针脚上分别输出相应控制信号控制目标设备。

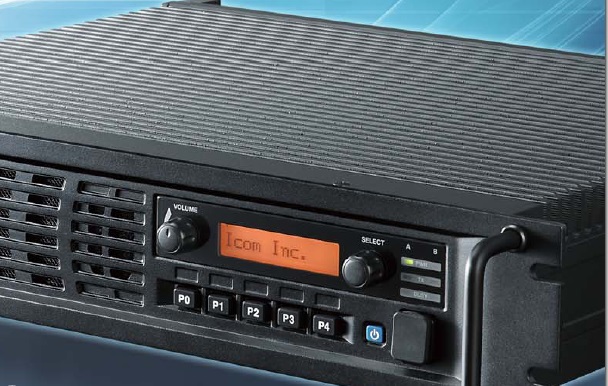

数字对讲机IC-FR6000


三 应用案例
1.常规模拟系统应用
中继台基本的功能是扩大移动终端的通讯范围,实现大区域覆盖。

    FR5000/FR6000 兼容目前市场上常用的模拟中继台的功能,其具有的CTCSS/DTCSS私线分组表,5—TONE和DTMF编解码性能以及完善的ACC控制端口使其适应于复杂的模拟中继系统应用,并能很好的满足用户对远程控制如遥毙,增值服务的要求,为以后系统的数字化打下了基础。

2.数模系统应用方案
    A方式: 数模系统共用一个数字中继台,数字对讲机和模拟对讲机分别通过中继台实现中继通讯,但数模对讲机相互之间不能互通。系统既发挥了数字对讲机的优点,又自然实现了数模对讲机的分组通讯。
该性能利用了FR5000/FR6000 的智能化设计即在混合接收模式下中继工作中发射的下行信号模式同上行信号模式的跟随特性。

    B方式:数模对讲机共用一个中继台,真正实现数模兼容,实现一呼百应。

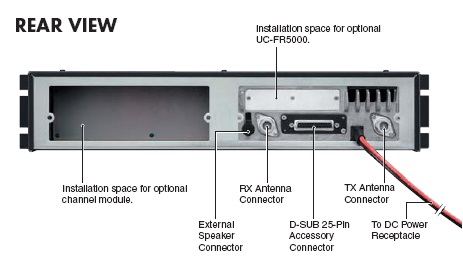

    FR5000/FR6000的独到设计之处是其预留了射频扩展模块的安装空间,为多信道共用和系统应用时性能升级提供了后续空间。在安装射频扩展模块和进行相应设置及控制连接后,实现数模对讲机互通共用,下图所示为扩展模块的安装过程及组网示意图。


3、数字系统应用
系统采用全数字对讲机,通过FR5000/FR6000数字中继台实现大区制通讯。只需在编程中更改中继台收发模式,实现全
数字高品质语音,数据通讯。

数字对讲机IC-FR5000
4、IDAS数字集群系统的应用
FR5000/6000数字中继台加装选件板UC-FR5000中继/网络控制选件板,同时安装射频扩展模块UR-FR5000/6000和天馈系统等控制附件,可实现IDAS数字集群系统功能。


    控制中心对中继台远程WEB配置方式和IP网络控制性能的提升是其亮点 ,并且随着日本ICOM公司开发网络专用软件的支持终可实现通过IP网络的远距离通讯。

四 总结
    通过以上介绍,显而易见ICOM IC- FR5000/FR6000 数字中继台除具备常规模拟中继台的多信道,大功率,多亚音表等优良性能外,其适合大众现在和未来要求的多种数模工作模式的设计和可选择安装的中继/网络控制板选件都是其作为目前较高性价比的数字中继台的亮点和在未来很长时间内不落后的标志。




2009-5-8
