威泰克斯原装FC-40短波天调安装方法

发布者：易达瑞康发布时间：2019年04月08日标签： 3346人浏览过

威泰克斯原装FC-40短波天调安装方法

FC-40原装天调的具体安装方法取决于天线的类型和安装地点。FC-40天调和天线之间用馈线连接。

以下图式描述了FC-40在3种特殊地点的安装方法。

当短波电台固定使用时[即固定放置某点不移动]，可以用U形卡将FC-40天调安装在平面固体上，如图一中的平面木板；

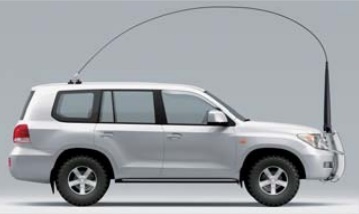

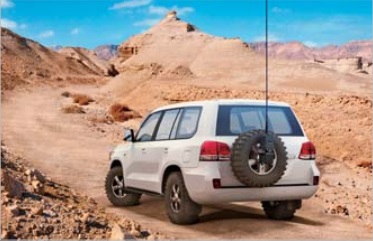

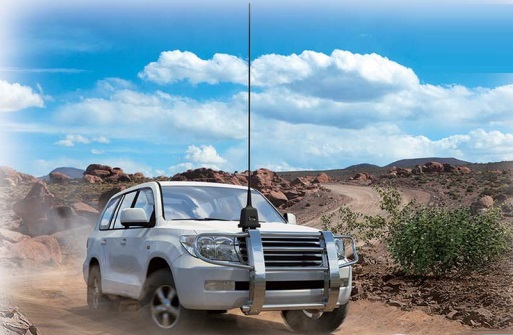

当短波电台在移动中使用时，可以用卡扣或自拱螺丝将FC-40安装在车厢内。天调安装的位置要尽可能的靠近天线的固定点。注意，如果想减小天气对天调的影响，天调好水平位置固定。
安装好天调后，用馈线把FC-40和天线连好，再用馈线把FC-40和短波电台面板上的CAT/LINEAR插孔连接好。

以下文字是FC-40天调安装过程中需要注意的事项：

○FC-40天调的馈线接口向下[减少馈线口进水的可能]
○FC-40天调和短波电台之间的连接电缆的电缆头和电缆之间的连接处需要用防水胶袋
○天调的接地线[单极的]要尽可能的短；协调器终端和它与天线
○如果短波电台和天调之间的馈线有可能受到重压，需要给它加上宽松的环形保护罩

技术参数

频率范围：1.8----54MHz [ ]
7-------54MHz [配YA-007 2.5米短波鞭状天线]
输入阻抗：50欧
大功率：100瓦
需配的钢丝规格：2.0:1 或更小比例的［　　　　　　　　　］
发射功率：4---60瓦
发射时间：８秒
调谐信道：200信道
所需电压：　13.8Ｖ
外形尺寸：　２２８＊１７５＊５５mm
重量　　：　1.2kg
