对讲机的工作原理

发布者:易达瑞康 发布时间:2019年04月11日标签: 314人浏览过


对讲机的工作原理如下:

1、发射部分:

锁相环和压控振荡器( VCO)产生发射的 射频载波信号,经过缓冲放大,激励放大、功放,产生额定的射频功率,经过天线低通滤波器,抑制谐波成分,然后通过天线发射出去。

对讲机接收电路

2、接收部分:

接收部分将来自射频的放大信号与来自锁相环频率合成器电路的一本振信号在一混频器处混频并生成一中频信号。一中频信号通过晶体滤波器进一步消除邻道的杂波信号。滤波后的一中频信号进入中频处理芯片,与二本振信号再次混频生成二中频信号,二中频信号通过一个陶瓷滤波器滤除无用杂散信号后,被放大和鉴频,产生音频信号。音频信号通过放大、带通滤波器、去加重等电路,进入音量控制电路和功率放大器放大,驱动扬声器,得到人们所需的信息。

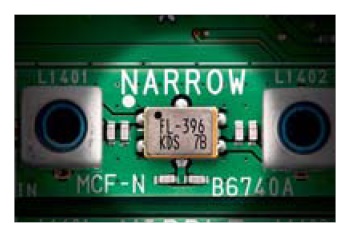

对讲机调制信号

3、调制信号及调制电路:

人的话音通过麦克风转换成 音频的电信号

对讲机信令处理

4、信令处理:

CPU产生CTCSS/CDCSS信号经过放大调整,进入 压控振荡器进行调制。接收鉴频后得到的低频信号,一部分经过放大和亚音频的带通 滤波器进行滤波整形,进入CPU,与预设值进行比较,将其结果控制音频功放和扬声器的输出。即如果与预置值相同,则打开 扬声器,若不同,则关闭扬声器。
