对讲机结构大解析

发布者:易达瑞康 发布时间:2019年04月12日标签: 328人浏览过

        对讲机,大家都知道是什么东东,但是对讲机有哪些部分元器件构成的,里边都有什么呢?小编和你来唠唠:

        一般来讲,对讲机主要由外壳、主机、电池、天线、皮带夹、座充等部件构成。每个部件都有着不可替代的作用。这里对对讲机的几大部件做个概念介绍,方便大家正确认识对讲机。

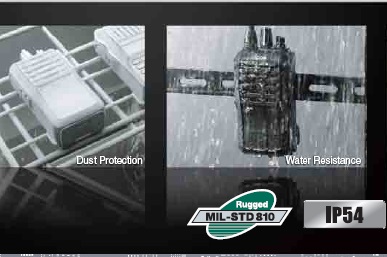

对讲机性能测试

        对讲机外壳

        专业机一般采用性能非常好的塑胶材料PC+ABS,外观光泽性好,不易老化、磨损,产品坚固耐用;商业机常选用工程塑胶ABS,在外观、强度、耐磨损、老化等方面均能很好的满足要求;按键采用硅胶,耐磨损,不易老化,手感好;铝壳采用轻质材料铝合金ADC12,易成型及后续处理等。


        对讲机主机

        一般包括面壳、PTT按键、耳机和电源插孔塞、PCB组件、LCD部分、音量/开关钮、编码旋钮、指示灯、MIC等。PTT按键起发射开关的作用,一般在侧面。指示灯指示工作状态,一般在顶部。对讲机的顶部还有音量/开关钮和编码旋钮(选择频道)。LCD部分直观显示对讲机的工作状态。PCB组件是对讲机的核心部分,重要的器件都在PCB上,非专业人士不许拆卸。大多数对讲机因技术性能和抗摔特性要求,还有专门的屏蔽罩、铝壳(固定PCB)等。专业机还有防水要求,结构更复杂。

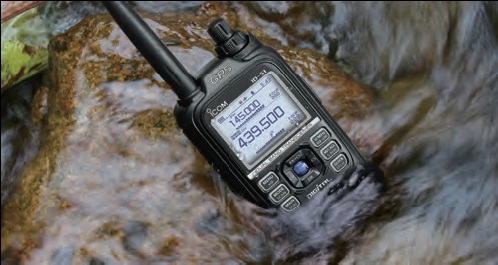

对讲机防水性能测试


        对讲机电池:

        电池分Ni-Cd、Ni-MH电池和Li-ion电池,容量有600mAh、800 mAh、1100 mAh、1500 mAh不等。Li-ion电池现阶段使用较普遍。电池面、底壳采用超声波焊接,牢固可靠。


        对讲机后备夹:

        作用是把对讲机固定在皮带上,为了客户的使用方便,后备夹可拆卸。


        对讲机天线:

        分为天线外套和天线芯两部分。天线外套用高性能的TPU材料,抗弯折和耐老化性能佳;天线芯一般采用螺纹结构与主机相连,拆卸方便。

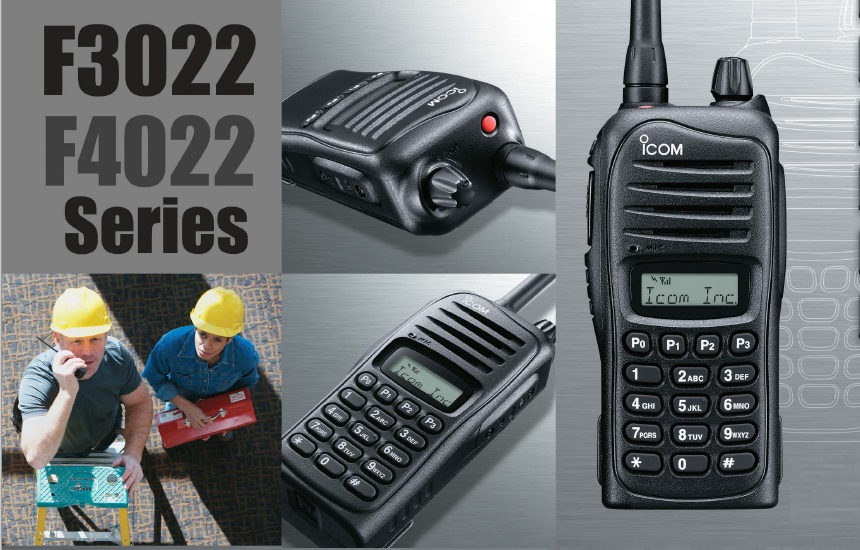

艾可慕对讲机天线


        对讲机充电器:

        对讲机的充电器和手机的充电器不一样,是充电座和火牛共用对电池或整机进行充电。结构一般有DC插座、充电弹片、指示灯、按键等。DC插座与火牛相连,弹片与电池极片相连,指示灯指示充电状态,按键是起放电作用。座充一般可对电池和整机充电。



        此外,对讲机还有皮套、耳机等附属产品,是对对讲机的保护,也是对讲机功能的补充。
