数字对讲机DMR数字协议你了解多少?

发布者: 发布时间:2019年04月16日标签: 1068人浏览过

1、什么叫协议栈?

在通信中,为了实现彼此互通,往往要使用多种协议,人们把这些协议作成模型,模型的每层都有具体的协议内容。这些按照层次顺序组合在一起的协议,堆起来很像一块千层糕,它就构成了协议栈(ProtocolStack),“栈”在汉语中有仓库的意思,如货栈、客栈。所以协议栈是指通信网络中各层协议的集合,它描述了信号的时序和通信数据的结构。

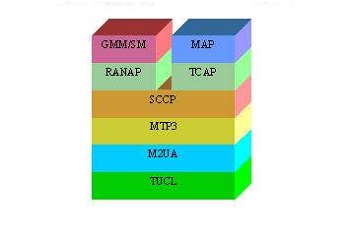

数字对讲机协议栈


2、在协议栈中什么叫物理层?

物理层是一个通信模型的较低层。该层是网络通信的数据传输介质,由连接不同结点的电缆与设备共同构成。主要功能是:利用传输介质为数据链路层提供物理连接,负责处理数据传输并监控数据出错率,以便数据流的透明传输。

与物理层有关的连接设备通常是:集线器、中继器、传输媒介连接器、调制解调器等。

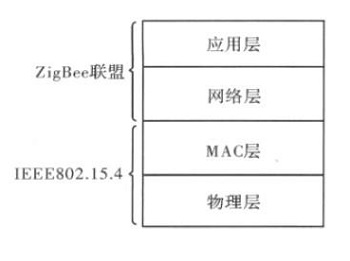

数字对讲数字协议物理层


3、什么叫数据链路层?

数据链路层可以粗略地理解为数据通道。在物理媒体上传输的数据难免受到各种不可靠因素的影响而产生差错,为了弥补物理层上的不足,为上层提供无差错的数据传输,就要能对数据进行检错和纠错。数据链路的建立,拆除,对数据的检错,纠错是数据链路层的基本任务。 链路层是为网络层提供数据传送服务的,这种服务要依靠本层具备的功能来实现。链路层应具备如下功能:

(1)链路连接的建立,拆除,分离;

(2)帧定界和帧同步。链路层的数据传输单元是帧,协议不同,帧的长短和界面也有差别,但无论如何需对帧进行定界;

(3)顺序控制,指对帧的收发顺序的控制; (4)差错检测和恢复。

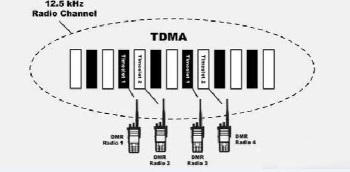

数字对讲机数据链路层



4、什么是DMR?

DMR是ETSI组织发布的数字对讲机无线通信协议,是DigitalMobileRadio的缩写,意为数字移动无线电。



5、什么叫突发?

DMR中的突发指的是被数据流调制的一段射频载波,英语中用burst表示,突发也是通信的信道。



6、什么叫下行信道?

由基站发往移动台的信道称为下行信道,也叫正向信道。


7、什么叫上行信道?

由移动台发往基站的信道称为上行信道,也叫反向信道。


8、什么叫时隙?

在TDMA中,把时间分刈成若干小段,这些小段就是时隙,英语中用timeslot表示。如把1秒钟分成40个相等的小段,每时隙即为25ms.这里的每个时隙也是信道,可用来进行通信,所以它是物理信道的基本单元。

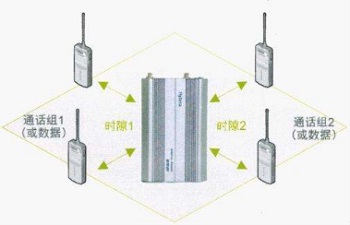

数字对讲机时隙

DMR协议栈结构

01
DMR协议概说  DMR集群通信协议是当前热门的通信协议,功能全面而强大,但整个协议栈结构较为复杂。当然对于直通模式终端(没有中转的终端)系统而言,我们可以简单点去研究它——集群中更多复杂的功能,或带有中转的通信,我们暂不去讨论。所以下面内容只针对直通模式的终端,就是通常说的数字对讲机

02DMR协议ETSI TS 102361,适用于陆地移动通信系统的频段,整个协议结构分三层,它是由OSI(是标准化组织在1985年研究的网络互联模型)的七层模型中演化出来的,继承了通用的分层结构。自底向上分别是物理层,数据链路层,呼叫控制层,其中的呼叫控制层包括控制面和用户面

(1)物理层是空中接口层,在收发过程中它要进行突发信号处理及比特合成,它由以下内容组成:

①调制和解调;

②收发切换;

③射频性能;

④比特与符号的定义;

⑤频率与符号的同步;

⑥突发的建立。

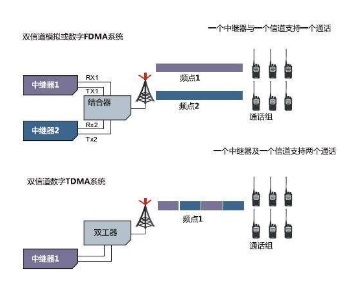

数字对讲机DMR

例如某设备的物理层按上图DMR的物理层协议定义:

(2)数据链路层  数据链路层借助物理层进行逻辑处理,它接受物理层对它的服务,并为呼叫控制层提供服务,其主要功能如下:

①信道编码(前向纠错FEC,循环冗余码检验CRC);

②交织、去交织和比特排序;

③应答确认和重发机制;

④媒体接入控制和信道管理;

⑤帧、超帧建立与同步;

⑥突发与参数的定义;

⑦寻址(信源或信宿);

⑧与物理层的语音应用(声码器)接口;

⑨数据承载业务;

⑩与数据链路层的信令和用户数据交换。

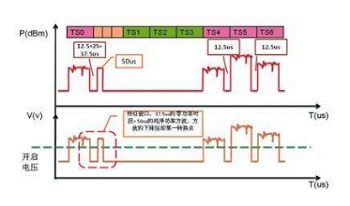

对讲机数字窄带

(3)呼叫控制层概述

DMR协议栈的较高层是呼叫控制层,是空中接口的控制面,主要完成对整个呼叫过程的控制与管理,它提供以下功能:

①基站的激活与去激活;

②呼叫的建立保持与终止;

③个呼、组呼的传送与接收;

④目标寻址;

⑤固定业务支持,如告警、预设置等;

⑥数据呼叫控制;

⑦信令公布。

在无线通信系统协议中,物理层的设计理想目标是使系统能够以较小的功率、信道带宽、简单的收发设备来实现较高的传输速率,这三者之间往往互相制约,设计时应综合考虑。例如调制方式到底选择2-FSK还是选择4-FSK,这要看器件功能、成本、特性的需要,过去射频芯片2-FSK多,体格低廉,设计者常采用这种调制方式,但为了提高频带利用率,增加传输速率,目前4-FSK的芯片已大量出现,所以数字对讲机中不少设计者现在常选用4-FSK的调制方式。数据链路层与呼叫控制层的联系较为密切,也是协议能否实现的关键。
